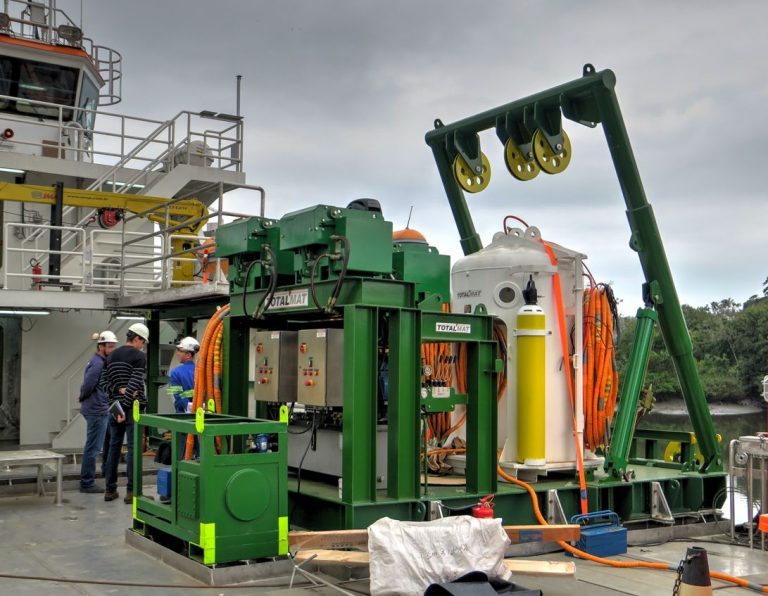

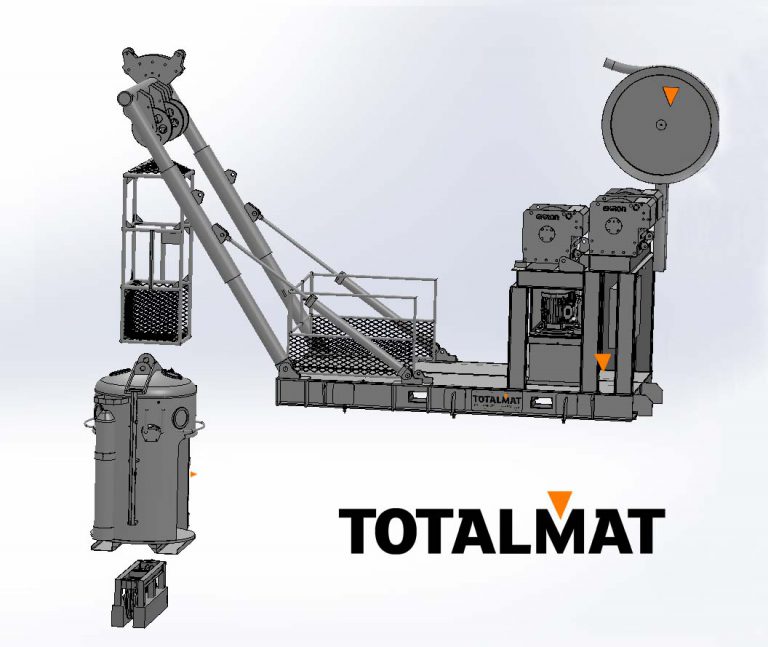

Pórtico para Sinete – P131 – 4,2m – 3,5T

Projeto, fabricação e construção da estrutura de lançamento de acordo com as normas aplicáveis e certificado para transporte humano, por Sociedade. Classificadora credenciada pela DPC (DNV ou ABS).
Base para dois guinchos hidráulicos o pneumático para recolhimento do sino, sendo um principal e um para cesta de emergência.
Memorial de cálculo estrutural/ esforços
Base para um guincho hidráulico para o levantamento do contra peso.
Comprimento da plataforma 4,2m.
Comprimento total:
Largura da plataforma: 2,07m
Altura total 4,4m
Seta de emergência.
Teste de carga do pórtico.
“A” Frame com pistões hidráulicos.

Peso: 900 kg,
O contra peso com pouco de altura e se recolhe junto com o sinete

Sinete para dois mergulhadores
Peso 1200kg
Dois cilindros de alta pressão
Um regulador de alta
Painel interno
Dois umbilicais mergulhadores de 80m.
Um umbilical principal de 95m

Opcionais

Sistema conforme IMCA D023, D018 e D037
Container controle de mergulho
Compressores
Racks de ar
Profundidade de mergulho 90m com mistura Heliox
